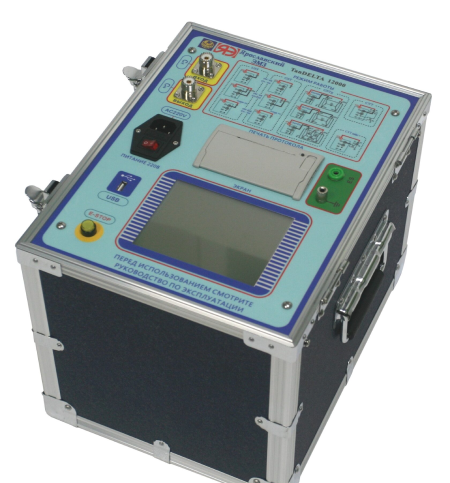

Автоматический мост TanDelta-12000

Описание:

TanDelta-12000 — это мост автоматический для проверки емкости и тангенса угла диэлектрических потерь напряжением до 12кВ.

TanDelta-12000 спроектирован для измерения тангенса угла потерь или коэффициента мощности (коэффициент потерь) в тяжелой электромагнитной среде, такой как электрические станции или подстанции. Также он может быть использован в лаборатории для высокоточного испытания.

Преимущества:

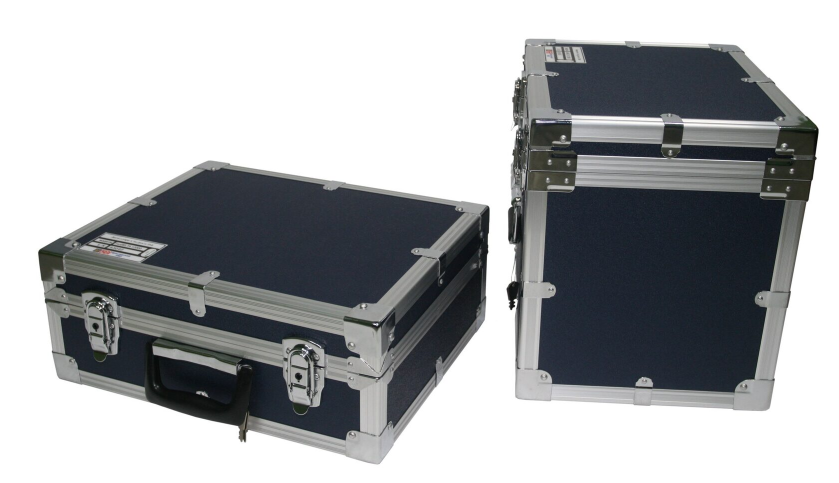

компактный — два чемодана;
съемные крышки для обоих чемоданов;
малые размеры;
транспортабельный;
легко подключаемый к объекту;
многофункциональный;

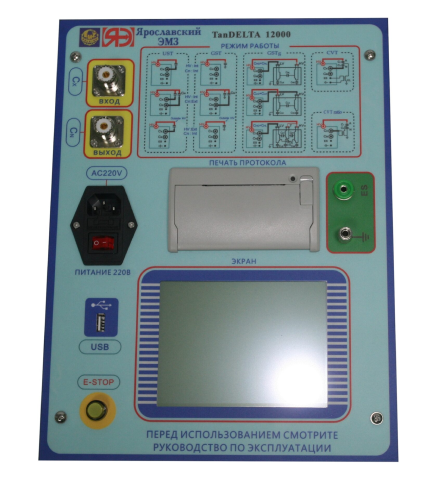

интуитивно понятный интерфейс;
возможность работы с внешним источником высокого напряжения;
испытание на более высоком напряжении — свыше 12кВ;
высокая точность измерений;
автоматическое проведение измерений;
автоматическая печать результатов измерений с указанием даты и времени.

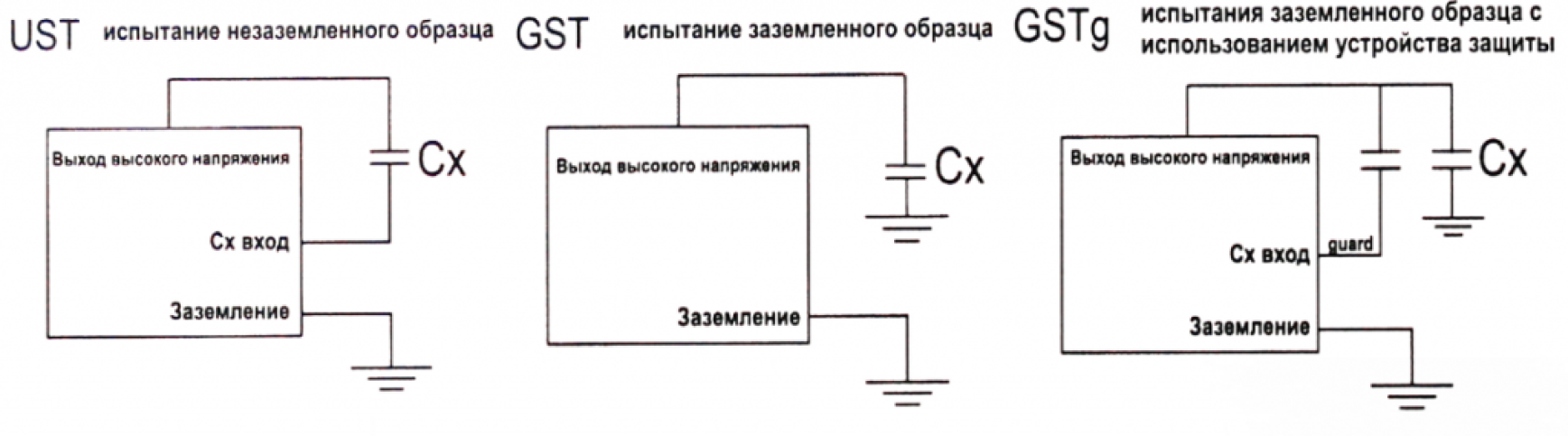

Методы измерений:

UST испытание незаземленного образца;
GST испытание заземленного образца;
GSTg испытание заземленного образца с использованием устройства защиты.

Технические характеристики:

Точность измерения
Емкость: Cx ±(1% от показания + 1pF)
Коэффициент мощности: PF cosφ ±(1% от показания + 0.00040)
Тангенс угла диэлектрических потерь: DF tgδ ±(1% от показания + 0.00040)

Соотношение тока помехи к образцовому току: 2:1 (200%)

Диапазон емкости
Внутренний источник: 3pF∼50000pF/12кВ 50pF3pF∼1uF / 0.5кВ
Внешний источник: 3pF∼1.25uF/12кВ

tgδ диапазон: без ограничений, разрешение 0.001% (C/L/R образец определяется автоматически)

Диапазон входного тока: 10µА∼5А

Внутренний источник: 0.5∼12кВ / 100мА (максимально)

Точность выходного напряжения: ±(1% от показания + 10В)

Режим управления: плавное повышение или плавное понижение

Частота выходного напряжения: 45Гц, 50Гц, 55Гц, 60Гц, 65Гц одночастотный
45Гц/55Гц, 55Гц/65Гц, 45.7Гц/52.5Гц двойная частота

Внешний источник
выходной ток: 5А максимум
напряжение: 12кВ/5А максимум
частота: 38-72Гц

Время испытания: 30 сек типичное (может варьироваться в разном испытательном режиме)

Питание: 180В∼260В, 50Гц/60Гц (1-ффазное питание от сети или генератора)

Дисплей: 128×64 точечная матрица
