Кабельная лаборатория высоковольтных испытаний серии ЛВИ HVT КТ на шасси Ford Transit

ЛВИ HVT КТ предназначена для проведения следующих работ:

1. Испытание силовых кабельных линий с бумажно-маслянной изоляцией напряжением до 10 кВ включительно.

2. Определение мест повреждения в силовых кабелях с рабочим напряжением 0,4 — 35кВ с использованием оборудования и приборов предварительной и точной локализации.

Лаборатория выполняет следующие функции:

•      Испытания повышенным значением переменного напряжения величиной до 50 кВ с контролем тока проводимости.

•      Испытания повышенным значением выпрямленного напряжения величиной до 70 кВ с контролем тока утечки.

•      Измерение расстояния до места повреждения изоляции силовых кабелей методами:

•                 — импульсным

•                 — импульсно-дуговым (Arc Reflection)

•                 — волны напряжения

•                 — волны тока.

•      Прожигание поврежденной изоляции силовых кабелей.

•      Определение места повреждения акустическим методом.

•      Имеет автономный источник питания.

Лаборатория построена по модульному принципу, позволяющему гибко изменять конфигурацию оборудования в соответствии с требованиями заказчика.

Выполнение всех функций лаборатории возможно лишь при полной комплектации основного и дополнительного оборудования.

1.Основное оборудование.

Оборудование лаборатории условно подразделяется на основное (монтируемое) и дополнительное (не монтируемое) оборудование.

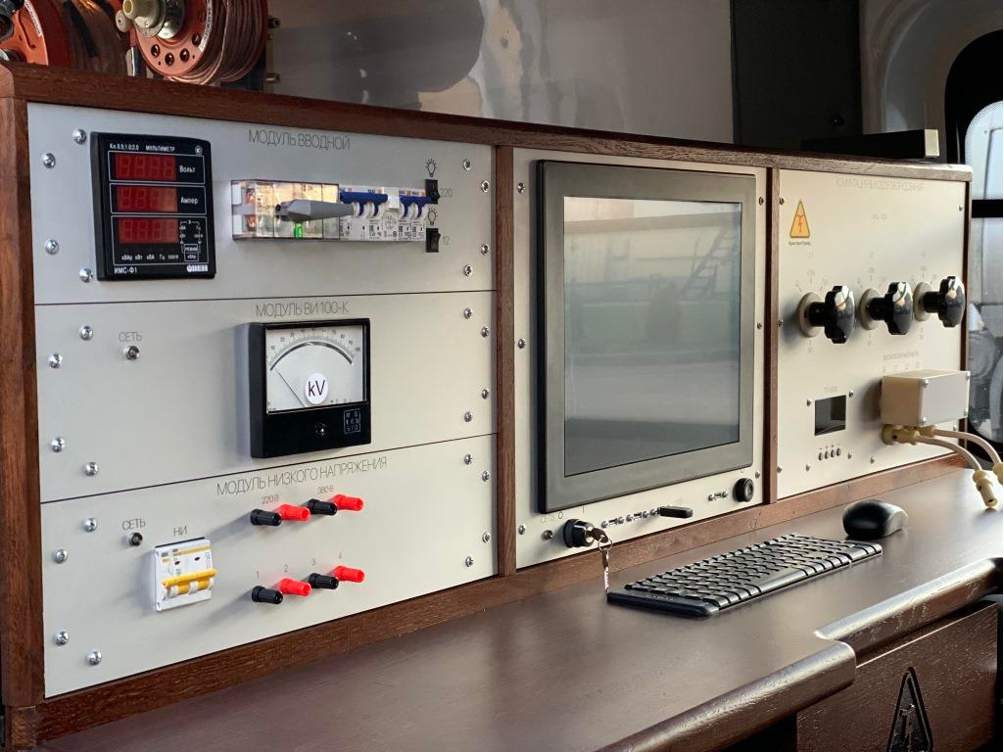

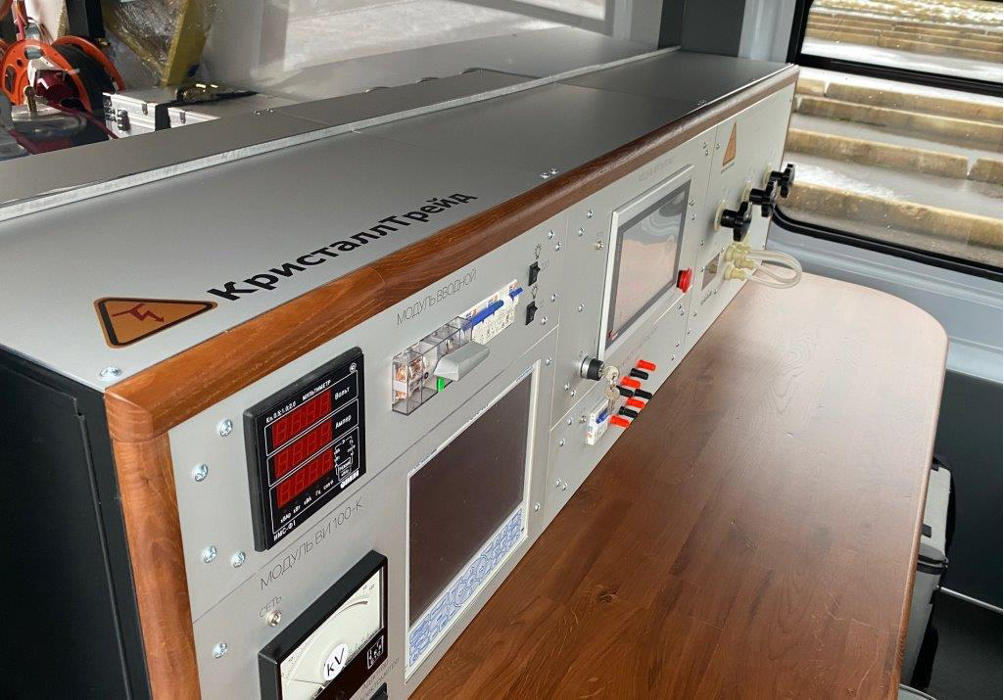

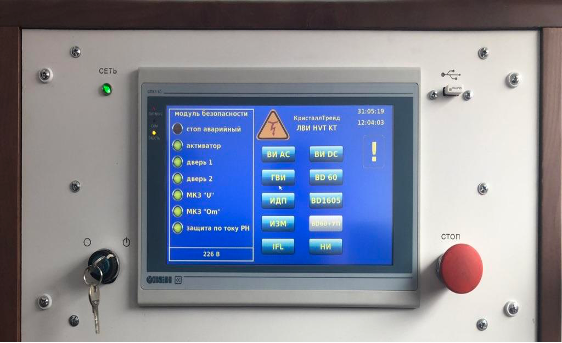

Система управления

Система управления, предназначенная для централизованного управления и контроля за   процессами испытаний, поиска мест повреждений, различных измерений, а также, выполнения сервисных функций.

Система управления обеспечивает защиту оборудования лаборатории от перенапряжений в сети питания и перегрузки по току. На    пульте управления установлены приборы для отображения напряжения, тока нагрузки и частоты питающей сети.

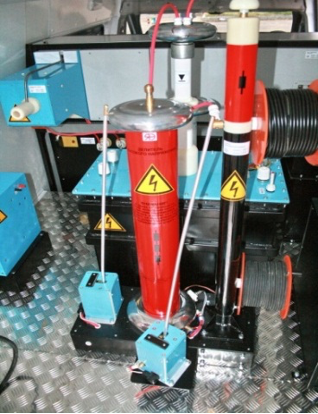

Источник испытательного напряжения (Маслонаполненный)

Максимальное переменное испытательное напряжение – 50 kV при наибольшем токе  120 mA

Максимальное выпрямленное испытательное напряжение – 70 kV при наибольшем токе  120 mA

Потребляемая мощность – не более 6 кВА.

Особенности:

Трансформатор имеет  легкосъемный  вертикально  встраиваемый  высоковольтный  выпрямитель  со  штекерным  разъемом.

В  режиме  испытаний  переменным  напряжением  вместо  выпрямителя  используется  перемычка  с  аналогичными  присоединительными  размерами.

Для перевода  трансформатора  из  одного  режима  в  другой  требуется  минимальное  время  (несколько  секунд).

Конструкция  расширительного  отсека  обеспечивает  работу  трансформатора  в  диапазоне  температур  -30ºС…+40ºС  без  необходимости  постоянного  контроля  уровня  масла.

2. Автоматизированный модуль управления высоковольтными испытаниями АМ ВИ

Модуль обеспечивает автоматическое управление процессом испытания, процессом подъема и снижения испытательного напряжения через сенсорный экран, на котором производится контроль за процессами испытаний.

Особенности:

• Плавно  регулируемое  выходное  напряжение
• Непосредственное  измерение  величины  выходного  напряжения  сертифицированной  системой  измерения
• Измерения  токов  утечки  на  выпрямленном  напряжении
• Измерение  токов  проводимости  на  переменном  напряжении
• Измерение  токов  утечки  и проводимости  производится  наиболее  безопасным  образом  по  цепи  рабочего  заземления;  для  увеличения  точности  и  удобства  проведения  измерений  используется  устройство  компенсации  собственных  утечек  лаборатории
• Прецизионные аналоговые измерители с зеркальной шкалой
• Автоматический разрядный комплекс, обеспечивающий   безопасность проведения работ; состоит из замыкателя с мощным резистором для плавного разряда емкости объекта и  замыкателя,  выполняющего  непосредственное  соединение  высоковольтной  цепи  с  системой  заземления
• Органы управления и индикации интегрированы в ПУ лаборатории.

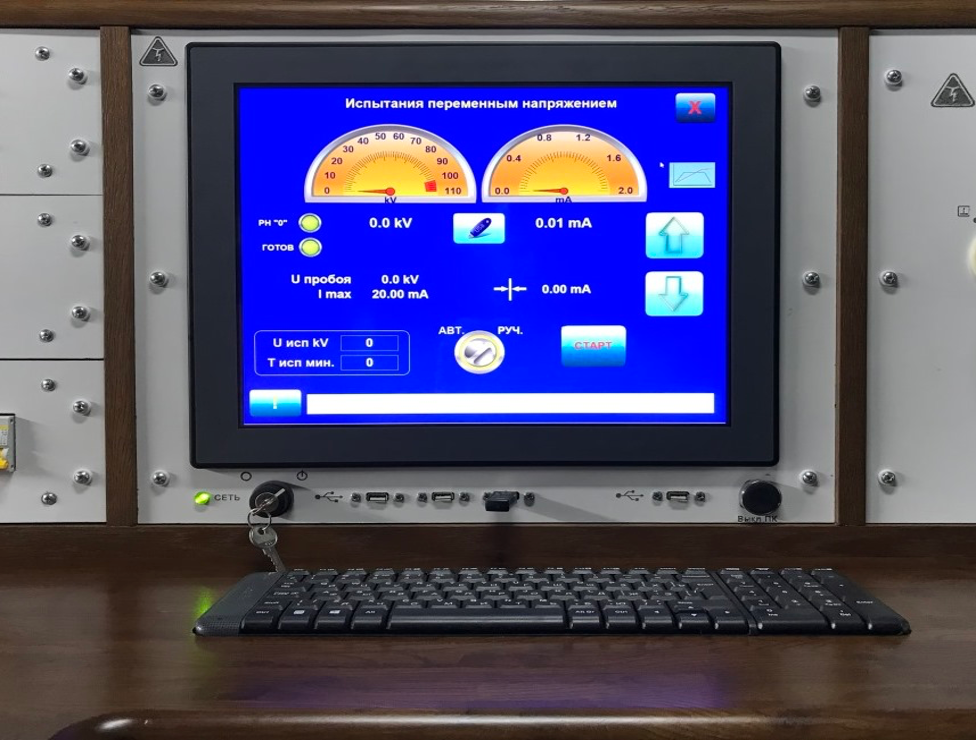

Модуль высоковольтных испытаний  обеспечивает ручной и автоматический режим работы. В автоматическом режиме устанавливаются следующие параметры:

— скорость подъёма испытательного напряжения (кВ/сек);

— шаг подъёма испытательного напряжения (кВ);

— время выдержки испытательного напряжения (сек).

— скорость снижения напряжения (сек).

Технические  характеристики:

Блок низковольтных измерений БНИ-М

Включает в себя трансформатор нагрузочный для низковольтных измерений, разделительный изолирующий трансформатор.

Предназначен для проведения низковольтных измерений с использованием внешних приборов. Имеет встроенный источник плавно регулируемого напряжения 0-220V, 0-380V. На панели управления лаборатории, непосредственно перед оператором, расположены приборные клеммы, соединенные с выходами нагрузочного трансформатора и 4-проводным измерительным кабелем.  Клеммы предназначены для   осуществления наглядной коммутации измерительной схемы и   подключения внешних измерительных приборов. Выбор подключаемых фаз в режиме «Низковольтные измерения»: возможные варианты подключения L1-оболочка, L2-оболочка, L3-оболочка, L1-L2, L1-L3, L2-L3.

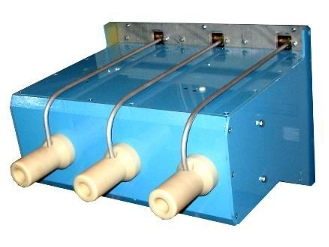

Переключатель главный

Осуществляет переключения высоковольтных выводов источника испытательного напряжения, а также прожигающей установки, генератора высоковольтных импульсов, индуктивного генератора, рефлектометра на высоковольтный экранированный кабель. На главном переключателе расположены переключатели, автоматически замыкающие высоковольтный вывод на «землю» после окончания работы. Переключатель имеет воздушно-барьерную изоляцию.

Выполнен в однокорпусном исполнении, расположен на панели пульта управления, падающая блокировка (земля) находится в зоне видимости оператора.

3. Локализация места повреждения кабеля

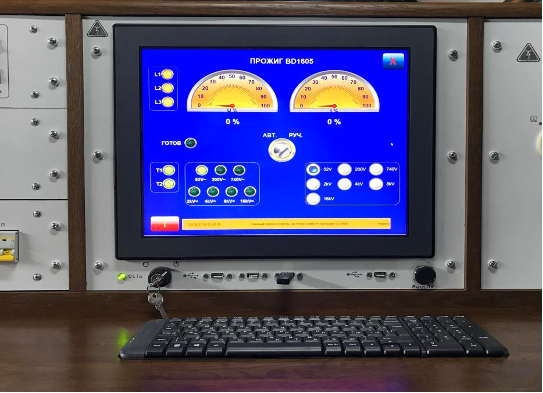

Установка прожигающая с модулем прожигания испытательным напряжением

Предназначена для преобразования высокоомных или заплывающих повреждений силовых кабелей 0,4 – 35 кВ в низкоомные с целью создания условия для:

определения расстояния до дефекта импульсным методом;

точного определения места неисправности звукочастотными установками

Особенности:

Собственный мощный источник высокого напряжения

4 ступени прожигания выпрямленным напряжением и 3 ступени дожигания на переменном токе.

Повышенная эффективность дожигания вследствие низкого выходного сопротивления установки (выпрямители отсутствуют).

Принцип работы установки исключает лавинообразное образование металлического моста в канале пробоя, делающего невозможным дальнейшее применение акустического метода поиска. Оператор имеет возможность остановить процесс прожигания на любом выбранном этапе.

Коммутирование ступеней при прожигании выпрямленным напряжением – безразрывное.

Встроенный замыкатель для плавного разряда.

Высокая надежность, возможность ремонта в условиях неспециализированного предприятия (в схеме установки отсутствуют элементы со сложной электроникой).

Органы управления и индикации интегрированы в центральный ПУ лаборатории.

Металлический заземленный корпус закрытого типа.

Возможность плавного регулирования тока в пределах каждой ступени.

Возможность увеличения тока путем ступенчатого уменьшения выходного напряжения во время операции прожига после «пробоя» в мессе дефекта.

Технические характеристики:

Способ переключения выходного напряжения при прожигании на ступенях 4-7, 1-3 – под полной нагрузкой.

Модуль прожигания испытательным напряжением

Основные электрические параметры модуля прожигания  испытательным напряжением:

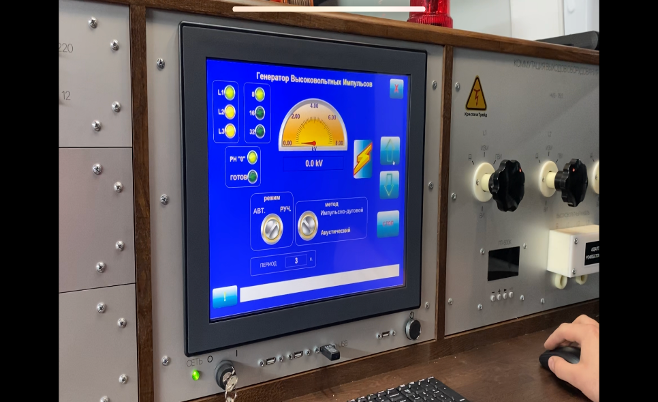

Генератор высоковольтных импульсов

Предназначен для создания в силовых кабельных линиях класса до 35кВ мощных электрических разрядов с целью обеспечения условий применения методов предварительной и точной локализации мест повреждений:

Метода Arc Reflection (определение расстояние до места повреждения)

Акустического метода (точное определение расположения повреждения на местности)

Особенности:

3-ступенчатый коммутатор обеспечивает равномерное использование энергии накопительных конденсаторов во всем диапазоне напряжений, что значительно улучшает условия применения как метода Arc Reflection, так и акустического метода поиска; коммутатор имеет ручное дистанционное управление, фиксацию угловых положений и датчик обратной связи для контроля полной стыковки силовых контактных групп

Закрытый пылезащищенный корпус

Встроенный замыкатель для плавного разряда

Органы управления и индикации интегрированы в центральный ПУ лаборатории.

Наименование параметра                Значение:

Напряжение питания, 50 Гц (В)         220±22

Режим работы: ручной/автоматический

Параметры импульсного волнового генератора:

Диапазон регулировки выходного напряжения 0…5;0…10;0..20кВ

Частота следования импульса       3-15 с

Ступени выходного напряжения      20/10/5кВ

Максимальная запасенная энергия   до 2000  Дж

Максимальная мощность, потребляемая генератором по сети не более – 1,5 кВа

Величина накопительной емкости 4 х 40,0 мКф

Время подключения накопительной емкости к кабельной линии 400мс

Блок устройств для предварительного определения мест повреждений совместно с рефлектометром

Метод ARC Reflection

Присоединительное устройство (для стабилизации электрической дуги).

Позволяет осуществить определение расстояния до места повреждения как классическим импульсным, так и высоковольтным методом с использованием импульсов, отраженных от дуги в кабеле (метод Arc Reflection). Создает возможность для быстрого   определения   расстояния   не   только низкоомных, но   и сложных высокоомных   повреждений   в   силовых   кабелях без   применения прожигающей установки (получивший в России название «безпрожигового метода»). Величина входного импульсного тока, кА не менее 50.

Decay Method

Присоединительное устройство по напряжению

При волновом методе по напряжению на   кабельную линию от источника испытательного напряжения, через сопротивление, величина которого значительно больше волнового сопротивления линии, подают плавно возрастающее напряжение величиной до 60 и более киловольт.

При пробое образуется две волны напряжения: одна из них распространяется от места пробоя к началу кабеля, а другая — к его концу. Достигнув начала кабеля, первая волна отражается от большого сопротивления источника и, не изменяя полярности (коэффициент отражения К=1), распространяется к месту повреждения. В месте повреждения вновь возникает пробой и отражение с обратным знаком, и так далее. Затухая, волновой процесс продолжается до тех пор, пока энергии волны достаточно для пробоя в месте повреждения.

Рефлектометр подключают к линии через присоединительное устройство, которое представляет собой емкостный делитель. Величина входного выпрямленного (импульсного) напряжения, кВ не менее 70.

ТОКОВЫЙ МЕТОД Current Method

Присоединительное устройство по току

В отличие от метода волны напряжения, при волновом методе тока выходное сопротивление высоковольтного источника должно быть значительно меньше волнового сопротивления кабельной линии. Обычно в качестве такого источника используется генератор ударных импульсов.

Заряженная емкость ударного генератора подключается к кабелю с поврежденной изоляцией и заряжает его. Если напряжение накопительной емкости больше напряжения пробоя поврежденного участка, то происходит его пробой, вызывающий отражение. Этот отраженный сигнал возвращается к началу кабеля, отражается от него (входное сопротивление генератора импульсов эквивалентно короткому замыканию) в сторону повреждения и снова достигает начала кабеля и т.д. Связь измерителя волновых процессов с кабельной линией производится с помощью специального присоединительного устройства по току (импульсного токопреобразователя). Конструктивно оно встроено в ударный генератор. Величина входного импульсного тока, кА не менее 50.

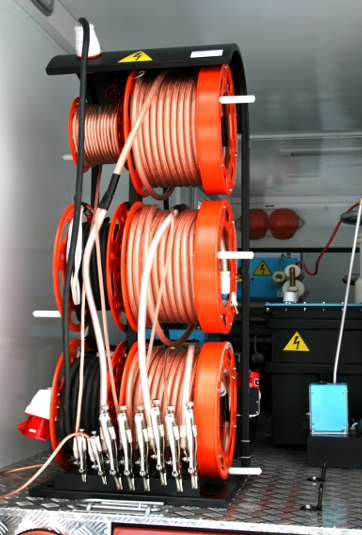

4. Система кабельных барабанов и соединительных кабелей

 Кабельные барабаны служат для подсоединения лаборатории к объектам испытаний, измерений,  питающей сети и системе заземления. На всех барабанах имеются блокируемые штекерные разъемы, ручной привод, тормозное устройство.

Состав системы:

• Барабан с 4-х проводным кабелем (4х2,5мм²) для проведения низковольтных измерений, 25м — 1 шт;
• Барабан с кабелем питания (4х8мм²), 40м — 1 шт;
• Барабан с кабелем заземления (25мм²) с напрессованными втулками через каждые 3м, 30м — 1 шт;
• Барабаны с высоковольтными экранированными кабелями (70кВ DC, 6 мм² ), 30м — 3 шт;
• Барабан высоковольтного провода (1мм²) для проведения испытаний переменным напряжением  до  50кВ AC, 25м — 1 шт;

—  Барабан с проводом рабочего заземления (10 мм²), 30м — 1 шт;

5. Питание бортовой сети

Питание бортовой сети осуществляется от внешнего источника питания 220 В.

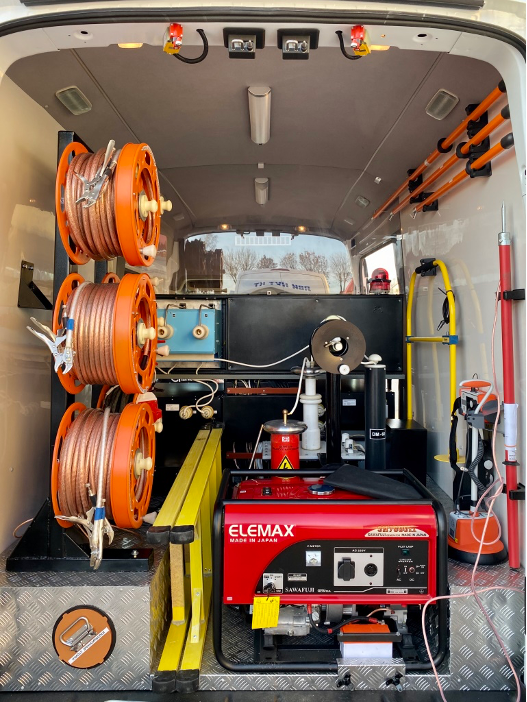

Автономное электропитание лаборатории:

Автономный бензиновый генератор мощностью не менее 6 кВт.

Предназначен для полноценной работы лаборатории (включая и прожиг) в условиях отсутствия сети 220В.

6. Электробезопасность.

Система обеспечения электробезопасности персонала лаборатории:

— отсек управления отделен от опасной зоны жесткой прозрачной перегородкой;

— размещение оборудования в фургоне предусмотрено таким образам, что персоналу при подготовке лаборатории к испытаниям или при разборе схемы после испытаний не требуется заходить в высоковольтный отсек;

— обеспечивается защита от прикосновения к высоковольтным выводам и выводам заряженных емкостей;

—  мониторинг потенциала на шасси (отключение при возникновении потенциала свыше 24В);

 -мониторинг сопротивления заземления (отключение при возникновении сопротивления более   24 Ом.);

 —  контроль дверей высоковольтного отсека (отключение при открытых дверях высоковольтного отсека);

  —  ручное аварийное отключение;

  — автоматическое принудительное заземление высоковольтных испытательных установок и подключенных к ним объектов испытания после завершения испытаний и в аварийных случаях;

—  наличие устройства видимого разрыва подающего напряжения;

— подача звукового и светового сигнала при включении лаборатории;

— контроль и индикация наличия напряжения на шине “защитная земля”и “рабочая земля”, относительно потенциала “истинной” земли (контрольной или выносной земли);

— обеспечена гальваническая развязка и экранирование цепей управления от входной питающей сети;

— защита от превышения и напряжения входной сети;

— блокировка ЛВИ при отсутствии заземления;

— ручное наложение заземления разрядной штангой на высоковольтные испытательные установки и подключенные к ним объекты питания. Разрядная штанга закреплена в высоковольтном отсеке при входе.

Состав системы:

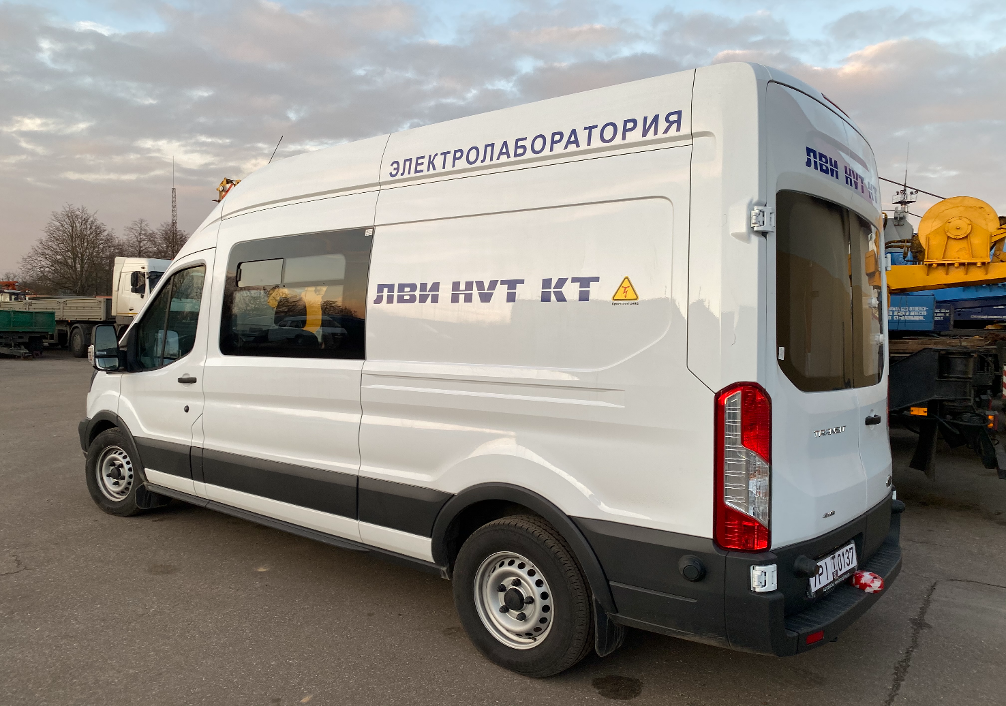

7. Транспортное средство

Шасси: Ford Transit, двиг. дизельный, объем 2,2 л., мощность не менее 125 л.с., цельнометаллический фургон, трансмиссия-механическая, высокая крыша фургона

9. Документация на лабораторию

• Руководство по эксплуатации лаборатории
• Формуляр
• Альбом электрических схем
• Программа и методика периодических аттестации лаборатории
• Протокол приемо-сдаточных испытаний
• Свидетельство о соответствии конструкции транспортного средства требованиям безопасности
• Инструкция по эксплуатации на автомобиль.
• Комплект документов для постановки на учет в органах ГАИ.

10. Гарантии

На лабораторию установлен гарантийный срок 12 месяцев, что не ниже гарантийных обязательств завода-изготовителя.  На входящее в состав лаборатории дополнительное оборудование гарантийные обязательства не ниже гарантийных обязательств завода-изготовителя. По окончании гарантийного срока изготовитель, по желанию заказчика, осуществляет послегарантийное обслуживание поставленной техники.

11. Гарантия на транспортное средство устанавливается в соответствии с сервисной книжкой завода – изготовителя.Контакты

Контактное лицо и его телефоны: Зуйкевич Сергей Леонидович, тел(факс): 8-017-238-89-89, доб. 103
